Испарители и конденсаторы необходимы для работы в составе стационарных холодильных установок промышленного типа для хладоснабжения технологических процессов в различных областях народного хозяйства. Для охлаждения растворов и воды в технологических процессах химической промышленности применяются испарители холодильные (ИХ). Конденсаторы холодильные (КХ) сжижают хладагент в аммиачных и углеводородных холодильных установках в различных отраслях промышленности.

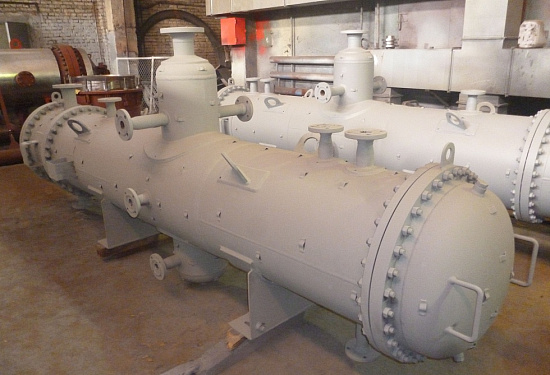

Устройство

Условное обозначение испарителей и конденсаторов холодильных:

800 ИХ-1-1,6-2,5-М1/25Г-6-4-У-И

- 800 – диаметр кожуха, мм
- ИХ-1 – испаритель холодильный исполнения 1 (ИХ-2 - испаритель холодильный исполнения 2; КХ – конденсатор холодильный)
- 1,6 – условное давление в трубах, МПа
- 2,5 – условное давление в кожухе, МПа
- М1 – материальное исполнение
- 25 – с теплообменными трубами диаметром 25 мм
- 6 – длина теплообменных труб, м
- 4 – 4-х ходовой по трубному пространству
- У – климатическое исполнение
- И – с деталями для креплениями теплоизоляции

ООО Химмаш изготавливает испарители в двух исполнениях:

- ИХ-1 работает с давлением 0,6 МПа при температуре насыщения до -40 градусов.
- ИХ-2 работает с давлением 1,0-2,5 МПа при температуре насыщения до -60 градусов.

В испарителях и конденсаторах применяются гладкие теплообменные трубы.

Область применения

Испарители и конденсаторы холодильные применяются в различных областях промышленности для хладоснабжения технологических процессов. Они могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом.

Прежде чем заказать и купить холодильные испарители или конденсаторы, необходимо заполнить опросный лист на теплообменное оборудование и направить его специалистам ООО «Химмаш» для расчета стоимости.

Поставка испарителей и конденсаторов холодильных в г. Калининград осуществляется из Пензы

Табл.1 Основные технические характеристики испарителей холодильных ИХ-1

Ду кожуха, мм	Обозначение	Число ходов по трубам	Масса, кг при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа
Ду кожуха, мм	Обозначение	Число ходов по трубам	3000	4000	6000
400	400 ИХ-1-0,6-1,6	2	750	-	-
600	600 ИХ-1-0,6-1,6	2	1510	1870	-
		4	1450	1790	-
		6	1380	1700	-
800	800 ИХ-1-0,6-1,6	2	2610	2150	-
		4	2520	3130	-
		6	2450	3030	-
		8	2320	2870	-
1000	1000 ИХ-1-0,6-1,6	2	4130	5140	7180
		4	3990	4960	6910
		6	3880	4810	6690
		8	3740	4610	6390
1200	1200 ИХ-1-0,6-1,6	2	-	7910	10770
		4	-	7680	10430
		6	-	7520	10190
		8	-	7280	9830
1400	1400 ИХ-1-0,6-1,6	2	-	10570	14480
		4	-	10310	14090
		6	-	10100	13770
		8	-	9820	13350
1600	1600 ИХ-1-0,6-1,6	2	-	-	179770
		4	-	-	19300
		6	-	-	18990
		8	-	-	-
1800	1800 ИХ-1-0,6-1,6	2	-	-	25000
		4	-	-	24490
		6	-	-	24110
2000	2000 ИХ-1-0,6-1,6	2	-	-	31190
		4	-	-	30610
		6	-	-	30190

Табл.2 Основные технические характеристики испарителей холодильных ИХ-2

Ду кожуха, мм	Обозначение	Давление в трубах, МПа	Число ходов по трубам	Масса, кг при давлении в кожухе 1,6 МПа
Ду кожуха, мм	Обозначение	Давление в трубах, МПа	Число ходов по трубам	3000	4000	6000
400	400 ИХ-2-1,0-1,6	1,0	2	800	-	-
	400 ИХ-2-1,6-1,6	1,6		820	-	-
	400 ИХ-2-2,5-1,6	2,5		850	-	-
600	600 ИХ-2-1,0-1,6	1,0	2	1610	1950	-
			4	1550	1870	-
			6	1480	1780	-
	600 ИХ-2-1,6-1,6	1,6	2	1650	1980	-
			4	1590	1900	-
			6	1520	1810	-
	600 ИХ-2-2,5-1,6	2,5	2	1720	2050	-
			4	1660	1970	-
			6	1590	1880	-
800	800 ИХ-2-1,0-1,6	1,0	2	3030	3660	-
			4	2940	3540	-
			6	2870	3440	-
			8	2740	3280	-
	800 ИХ-2-1,6-1,6	1,6	2	3100	3770	-
			4	3010	3650	-
			6	2940	3550	-
			8	2810	3390	-
	800 ИХ-2-2,5-1,6	2,5	2	3220	3890	-
			4	3130	3770	-
			6	3060	3670	-
			8	2930	3510	-
1000	1000 ИХ-2-1,0-1,6	1,0	2	4810	5870	8060
			4	4670	5670	7780
			6	4560	5540	7570
			8	4420	5340	7270
	1000 ИХ-2-1,6-1,6	1,6	2	4500	5960	8270
			4	4360	5780	7990
			6	4250	5630	7780
			8	4110	5430	7480
	1000 ИХ-2-2,5-1,6	2,5	2	5210	6210	8470
			4	5070	6030	8190
			6	4960	5880	7980
			8	4820	5680	7680
1200	1200 ИХ-2-1,0-1,6	1,0	2	-	7410	11320
			4	-	7180	10980
			6	-	7020	10740
			8	-	6780	10380
	1200 ИХ-2-1,6-1,6	1,6	2	-	8560	11570
			4	-	8330	11230
			6	-	8170	10990
			8	-	7930	10630
	1200 ИХ-2-2,5-1,6	2,5	2	-	9260	12270
			4	-	9030	11930
			6	-	8870	11690
			8	-	8630	11330
1400	1400 ИХ-2-1,0-1,6	1,0	2	-	11520	15680
			4	-	11260	15290
			6	-	11050	14970
			8	-	10770	14550
	1400 ИХ-2-1,6-1,6	1,6	2	-	11920	16080
			4	-	11660	15690
			6	-	11450	15370
			8	-	11170	14950
	1400 ИХ-2-2,5-1,6	2,5	2	-	12570	16730
			4	-	12310	16340
			6	-	12100	16020
			8	-	11820	15600
1600	1600 ИХ-2-1,0-1,6	1,0	2	-	-	21340
			4	-	-	20870
			6	-	-	20560
	1600 ИХ-2-1,6-1,6	1,6	2	-	-	22240
			4	-	-	21770
			6	-	-	21460
	1600 ИХ-2-2,5-1,6	2,5	2	-	-	23140
			4	-	-	22670
			6	-	-	22360
1800	1800 ИХ-2-1,0-1,6	1,0	2	-	-	27540
	1800 ИХ-2-1,0-1,6	1,0	4	-	-	27030
	1800 ИХ-2-1,6-1,6	1,6	2	-	-	26650
	1800 ИХ-2-1,6-1,6	1,6	4	-	-	28540
2000	2000 ИХ-2-1,0-1,6	1,0	2	-	-	34590
	2000 ИХ-2-1,0-1,6	1,0	4	-	-	34010
	2000 ИХ-2-1,6-1,6	1,6	2	-	-	33590
			4	-	-	36090
			6	-	-	35510
			8	-	-	35090

Табл.3 Основные технические характеристики конденсаторов холодильных КХ

Ду кожуха, мм	Обозначение	Число ходов по трубам	Масса, кг при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа
Ду кожуха, мм	Обозначение	Число ходов по трубам	3000	4000	6000
400	400 КХ-0,6-1,6	2	870	-	-
600	600 КХ-0,6-1,6	2	1990	2380	-
		4	1910	2270	-
		6	1840	2170	-
800	800 КХ-0,6-1,6	2	3480	4200	-
		4	3370	4060	-
		6	3300	3960	-
		8	3220	3850	-
1000	1000 КХ-0,6-1,6	2	4800	6750	9040
		4	4660	6560	8760
		6	4560	6430	8550
		8	4470	6310	8380
1200	1200 КХ-0,6-1,6	2	-	10360	13780
		4	-	10140	12840
		6	-	9970	12600
		8	-	9810	12360
1400	1400 КХ-0,6-1,6	2	-	13370	17790
		4	-	13090	17370
		6	-	12900	17090
		8	-	12710	16800
1600	1600 КХ-0,6-1,6	2	-	-	21860
		4	-	-	21400
		6	-	-	21040
		8	-	-	-
1800	1800 КХ-0,6-1,6	2	-	-	29060
		4	-	-	28520
		6	-	-	28140
2000	2000 КХ-0,6-1,6	2	-	-	35790
		4	-	-	35200
		6	-	-	34750

Табл.4 Материалы, применяемые для изготовления испарителей и конденсаторов холодильных.

Материальное исполнение	Тип	Материал
		кожуха	распределительной камеры	трубы	трубной решетки
М1	ИХ-1, ИХ-2	16ГС		Сталь20	16ГС
	КХ	Сталь3
М12	ИХ-2	16ГС		08Х22Н6Т
	КХ	Сталь3		08Х22Н6Т
М17	ИХ-2	09Г2С
Б6	ИХ-2	16ГС	16ГС+12Х18Н10Т	12Х18Н10Т		12Х18Н10Т

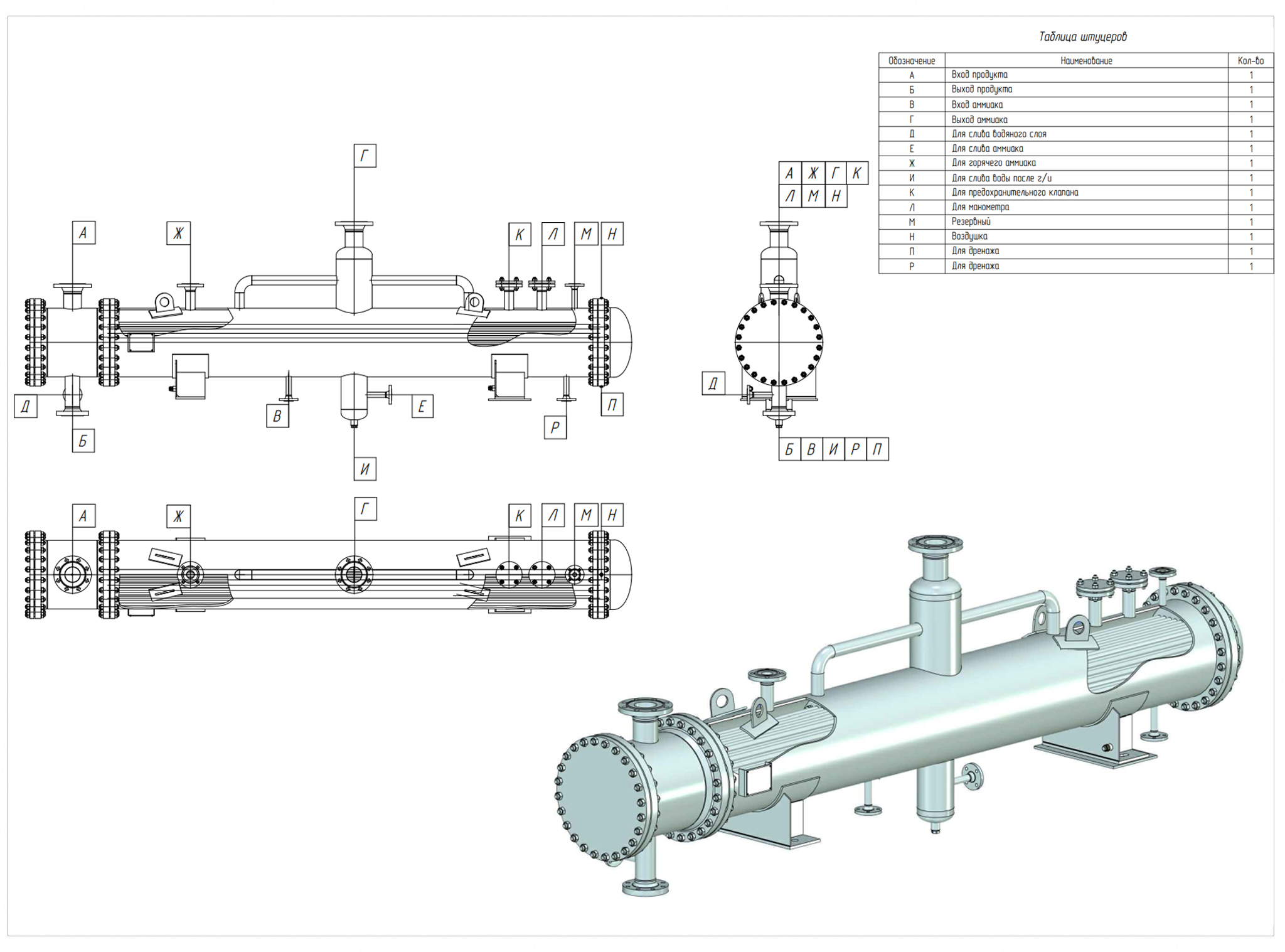

Рис.1 Эскиз испарителя ИХ-1

Рис.2 Эскиз испарителя ИХ-2

Рис.3 Эскиз конденсатора КХ

СКАЧАТЬ опросный лист
